Projekte Gesteuerte Horizontal-Spülbohrungen
Referenzen

Bachquerung für Fernheizung

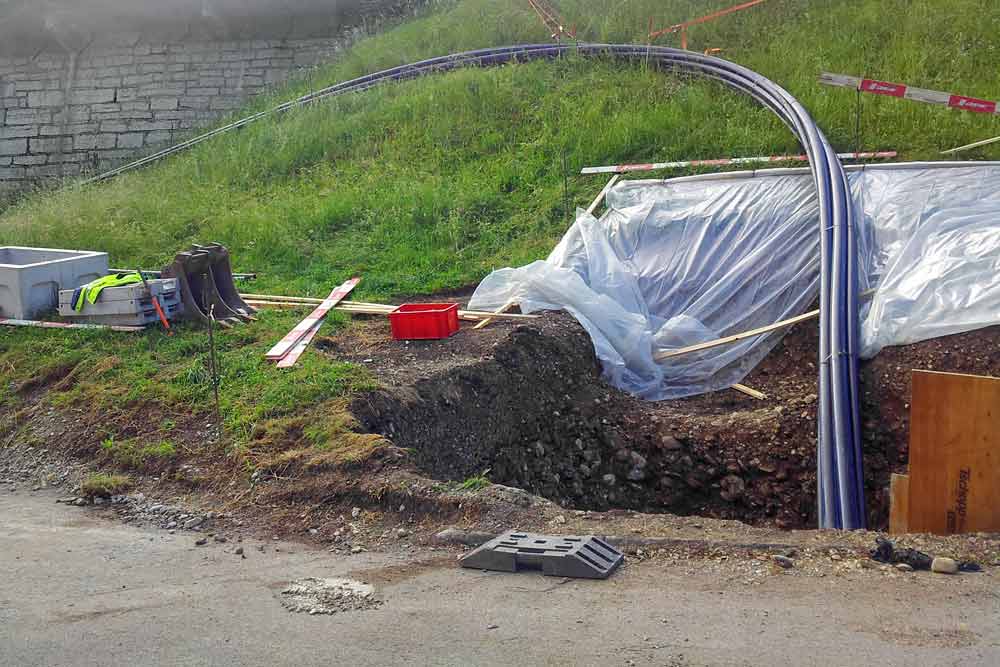

Für die Fernheizungs-Erschliessung in Schönried der Firma EBL (Elektra Baselland) war die Querung eines Baches und dessen steile Böschungen nötig. Wir zogen das 100 m lange Gerofitrohr DN 280 mit gesteuerter Horizontalbohrtechnik grabenlos ein, ohne dabei den Bach und die Anwesen zu stören. Diese Bohrung wurde mit einer 15 Tonnen All Terrain Maschine ausgeführt

Bohrung 320 Meter

Grabenlose Erstellung der Stromversorgungsleitung für ein über 300 m entferntes Wohnhaus in einer einzigen Bohrung, ausgeführt mit Felsbohrgerät JT 3020 All Terrain (Unterquerung des Chalberhönibachs sowie dreier Strassen).

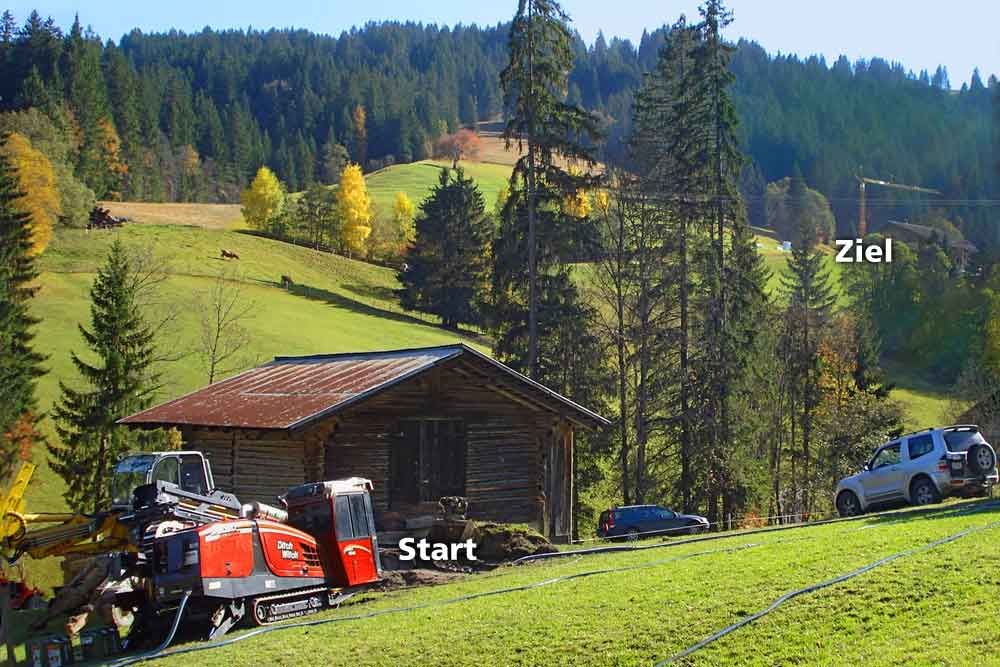

1  Start – Ziel

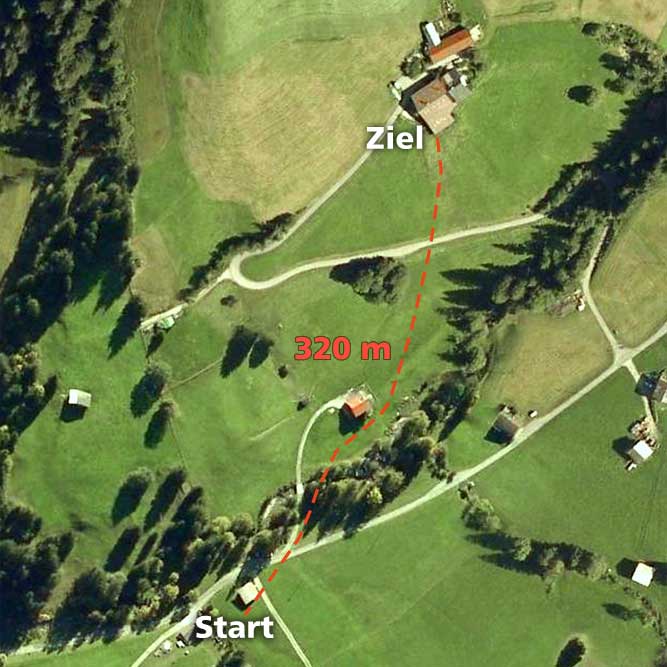

2  Die Bohrstrecke aus der Vogelperspektive.

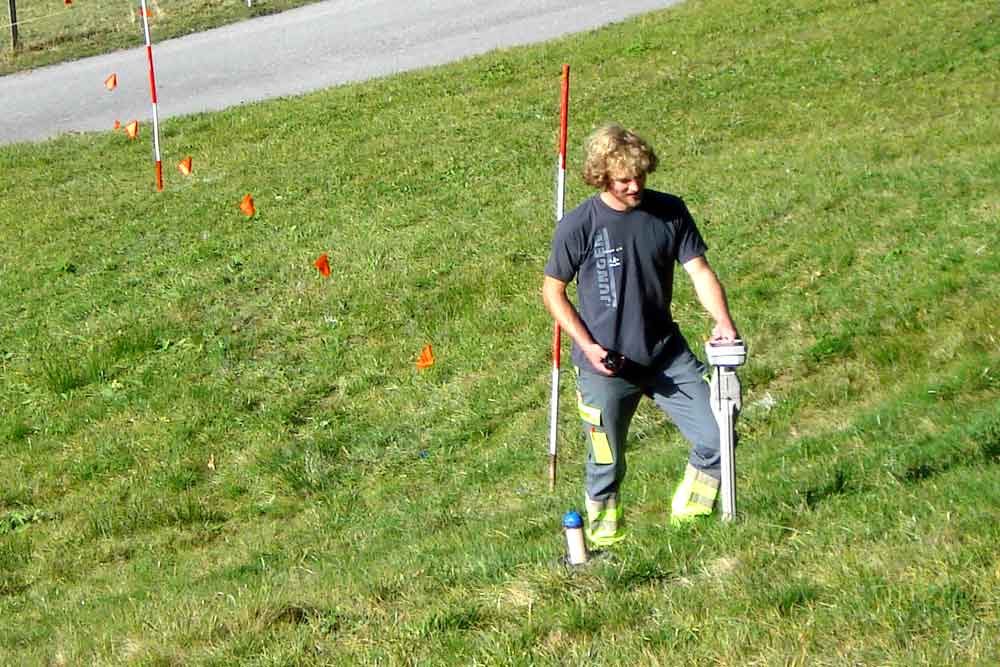

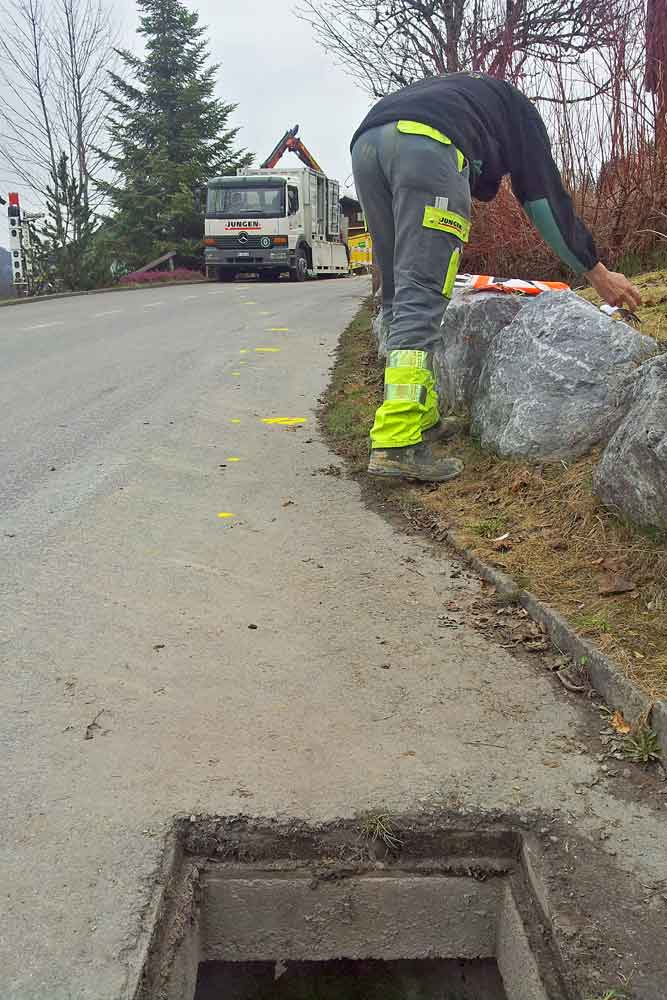

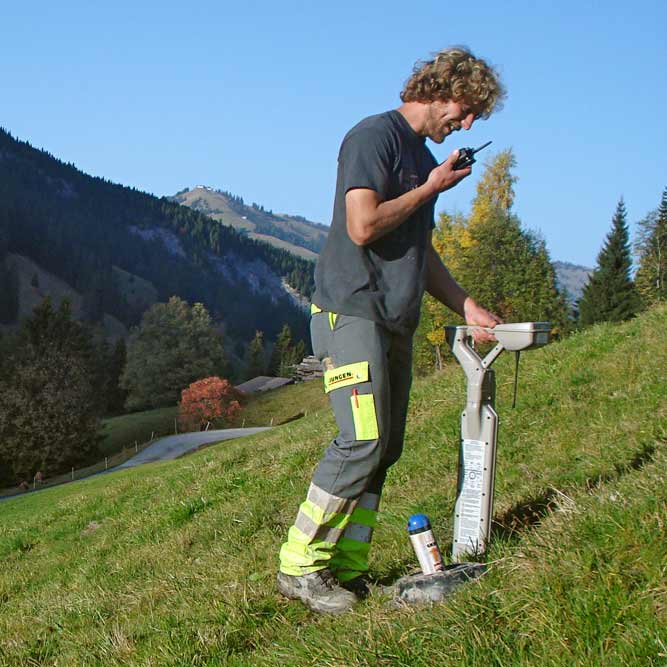

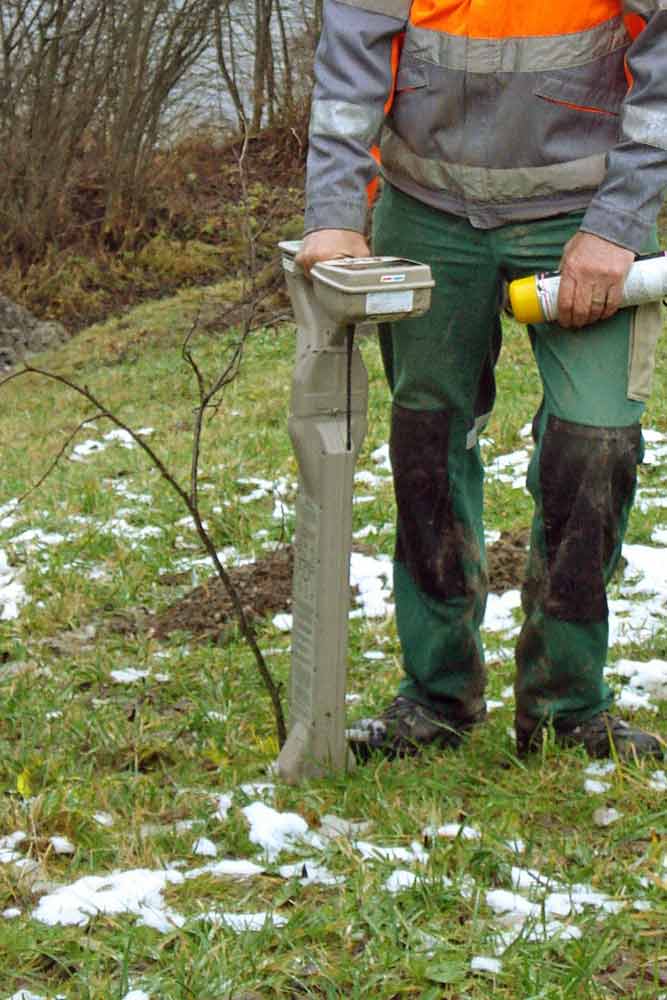

3  Ortung des Bohrkopfes
4  Per Funk werden dem Maschinisten die gewünschten Richtungsänderungen gemeldet.
5  Die Treffsicherheit ist auch nach über 300 m möglich.

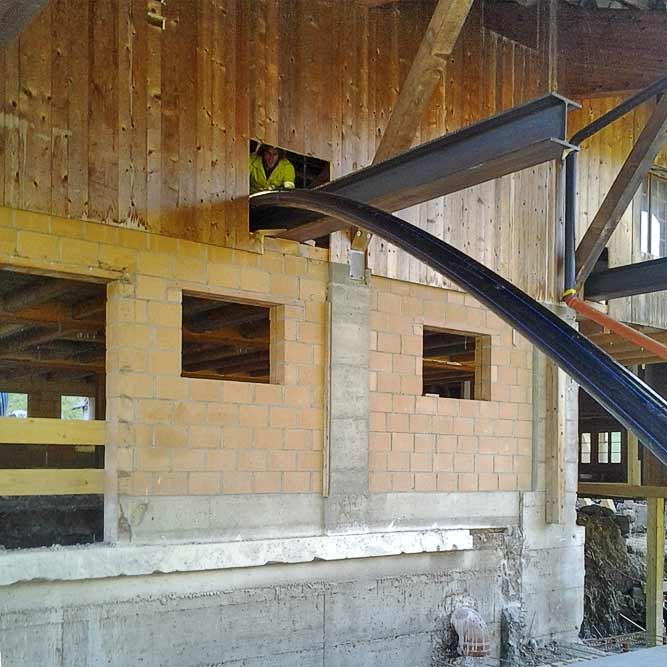

6  Die langen Rohrstücke werden bereitgestellt.

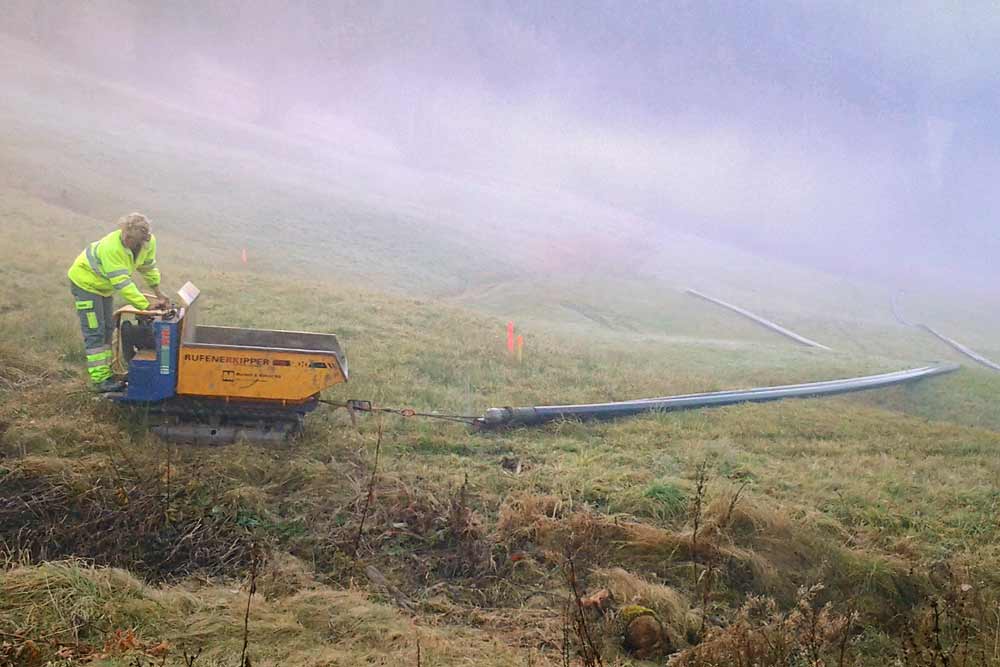

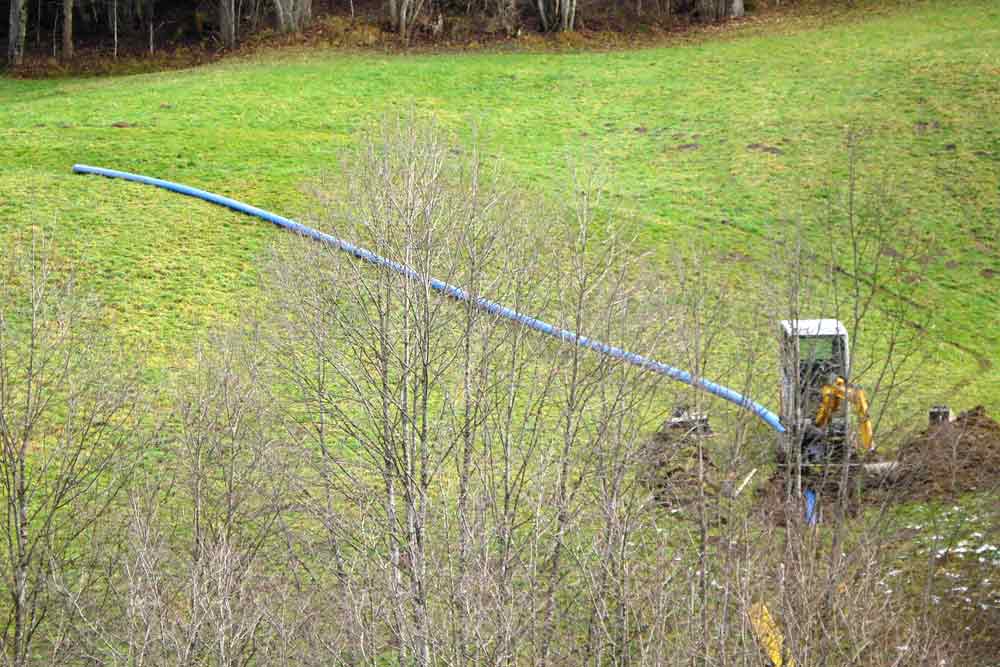

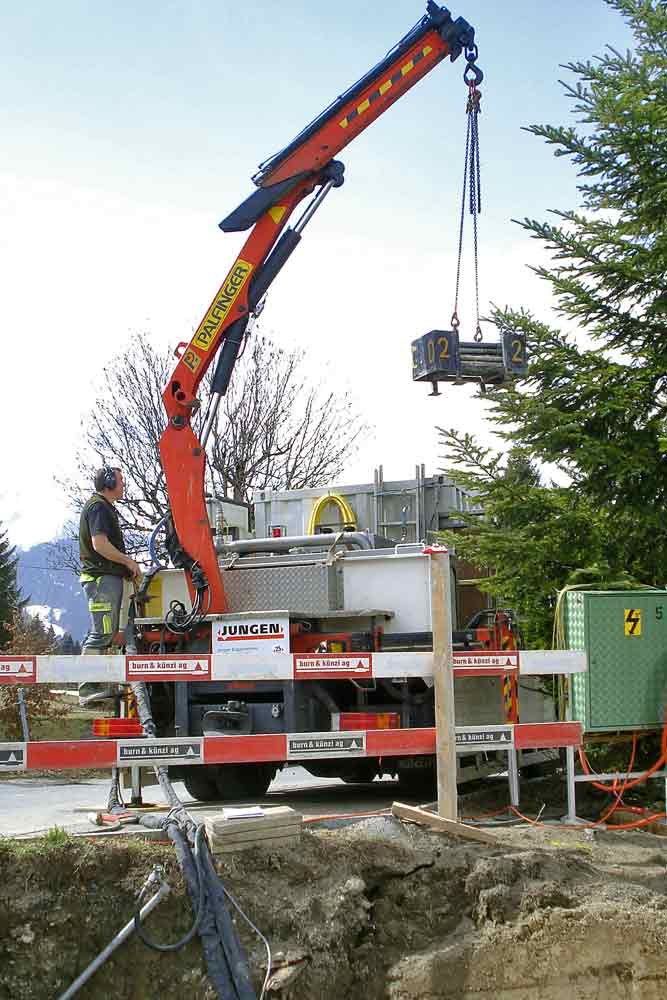

7, 8, 9  Das einzuziehende Rohr muss irgendwie zum Einzugsort gelangen.

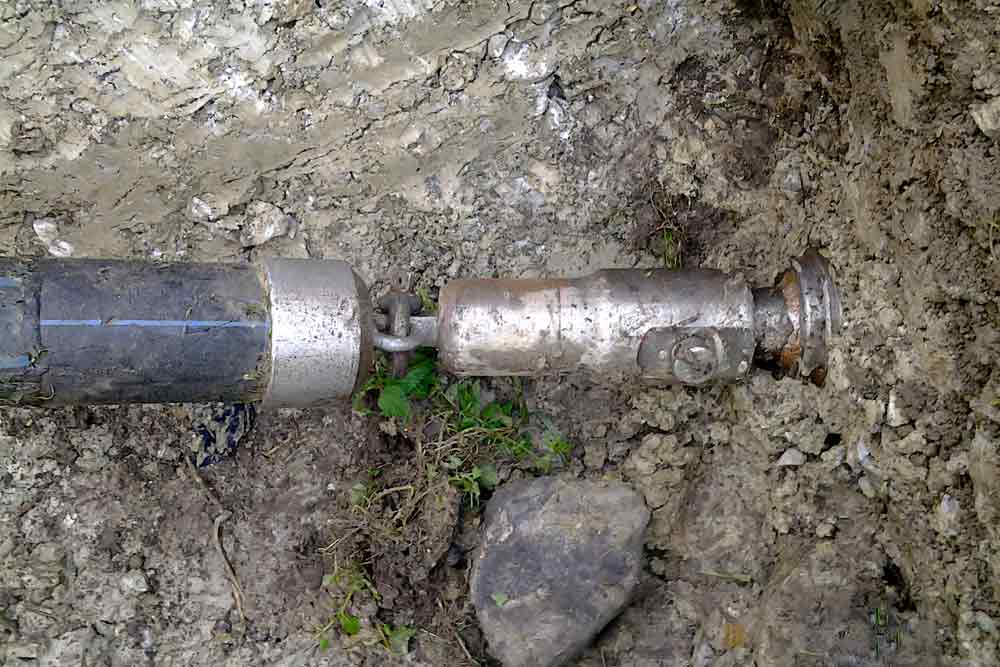

10  Das Rohr ist angehängt. Das Einziehen kann beginnen.

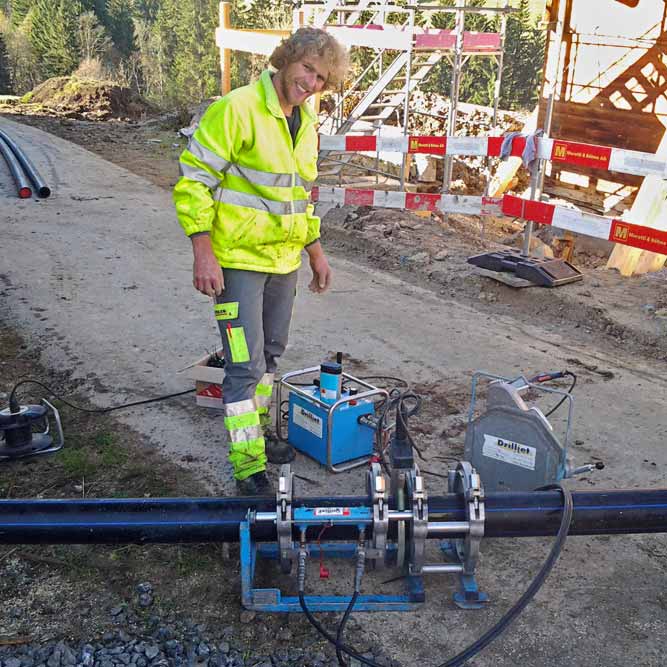

11  Weitere Rohrstücke müssen an Ort angeschweisst werden, bis die Gesamtlänge von 320 m erreicht ist, da nicht die ganze Länge ausgelegt werden kann.

Dorfplatz-, Bach- und Kanalisationsunterquerung mit sieben Rohren gleichzeitig

In Neirivue werden Strom- und Telefonleitungen neu verlegt. Unter anderem muss der Dorfplatz mit Bach unterquert werden. Die unter dem Bachbett liegenden Kanalisationsleitungen stellen eine zusätzliche Behinderung dar. Das Felsbohrgerät JT3020 All Terrain leistet hier präzise Arbeit.

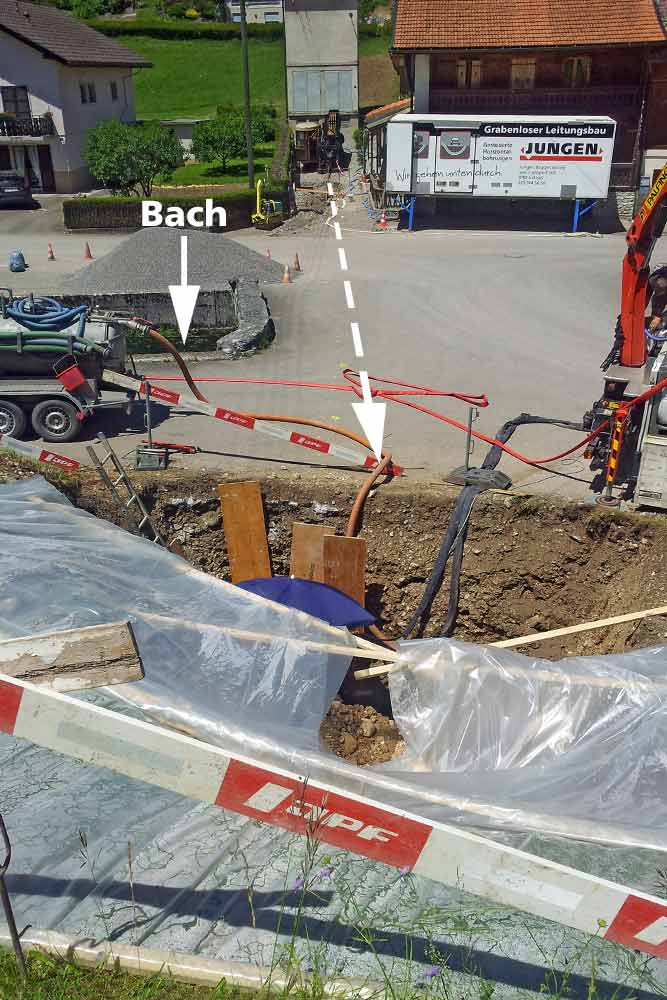

1  Dorfplatz- und Bach-Querung mit Behinderung durch Kanalisation unter dem Bach.

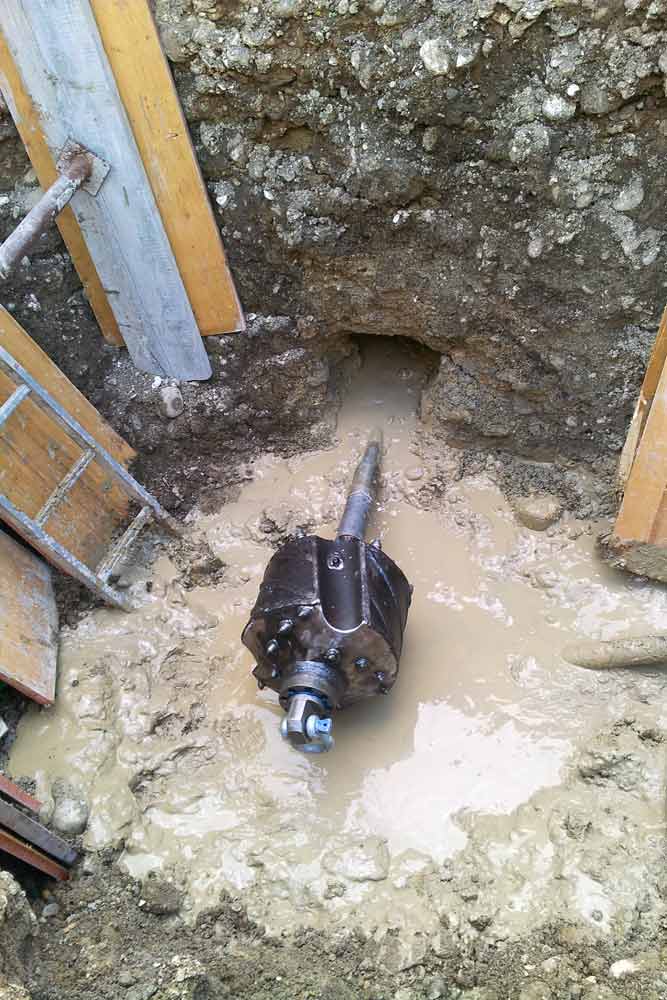

2  Nach der Pilotbohrung und einem ersten Aufweitvorgang wurde der 450 mm-Räumer montiert an welchem die sieben Rohre nun befestigt werden.

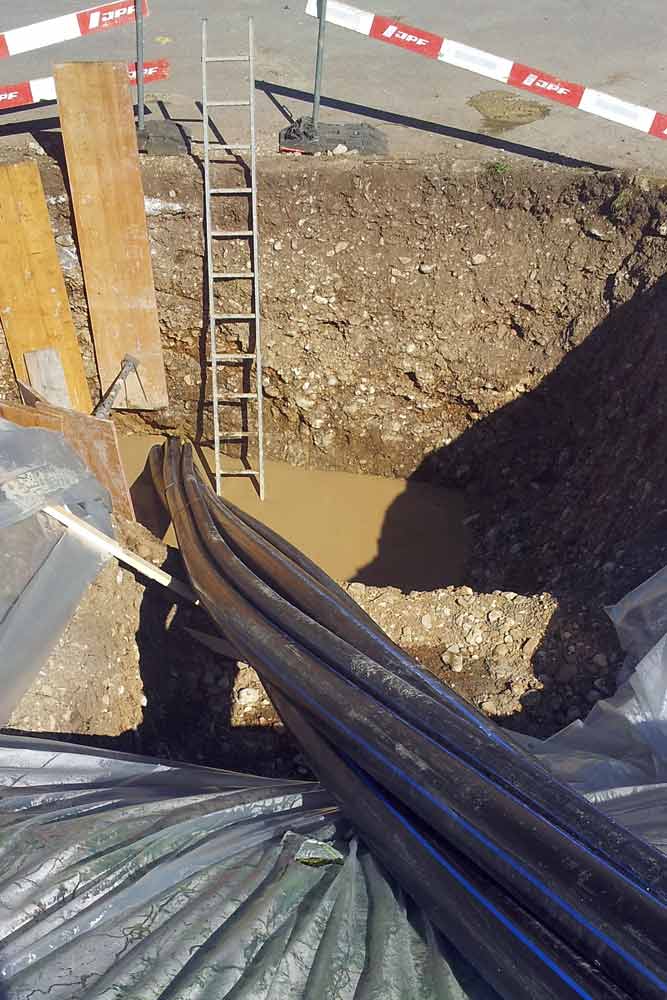

3, 4  Sieben Rohre werden gleichzeitig eingezogen

Wasserzuleitung erneuern

Wasserleitungserneuerung: Wegen schwieriger Geologie musste hier vom Gebäudeinnern (Start beim Anschlusspunkt) nach aussen gebohrt werden. Dank unserem kompakten, leistungsfähigen Bohrgerät ist dies möglich.

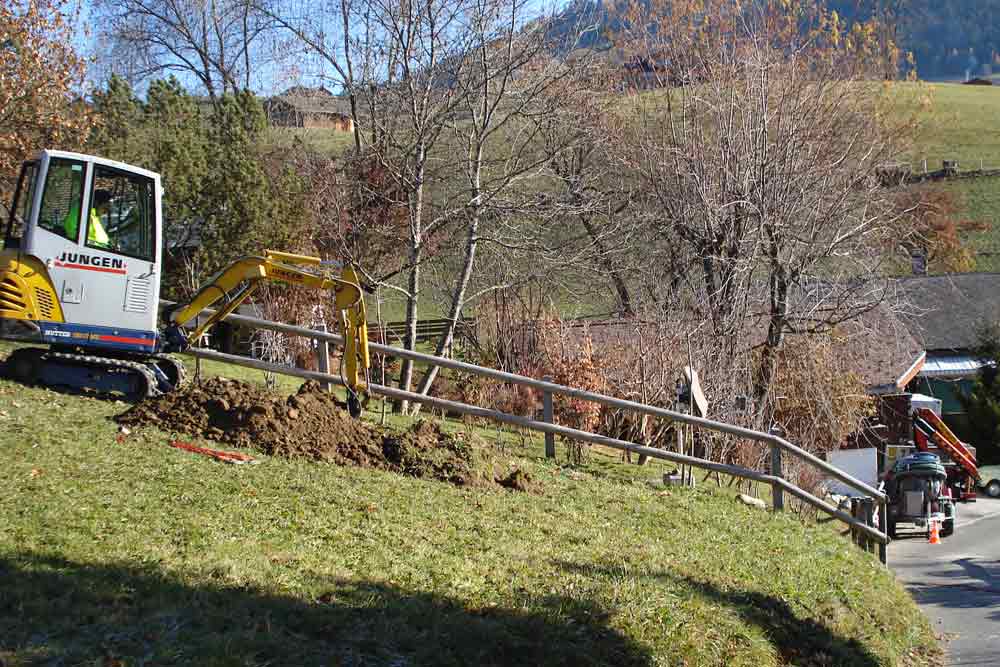

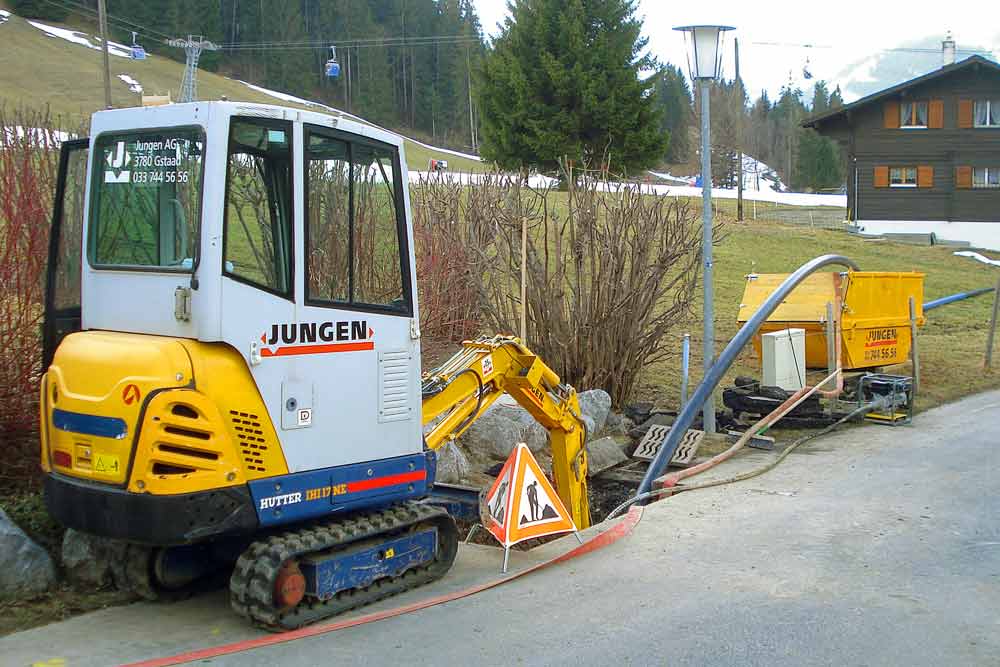

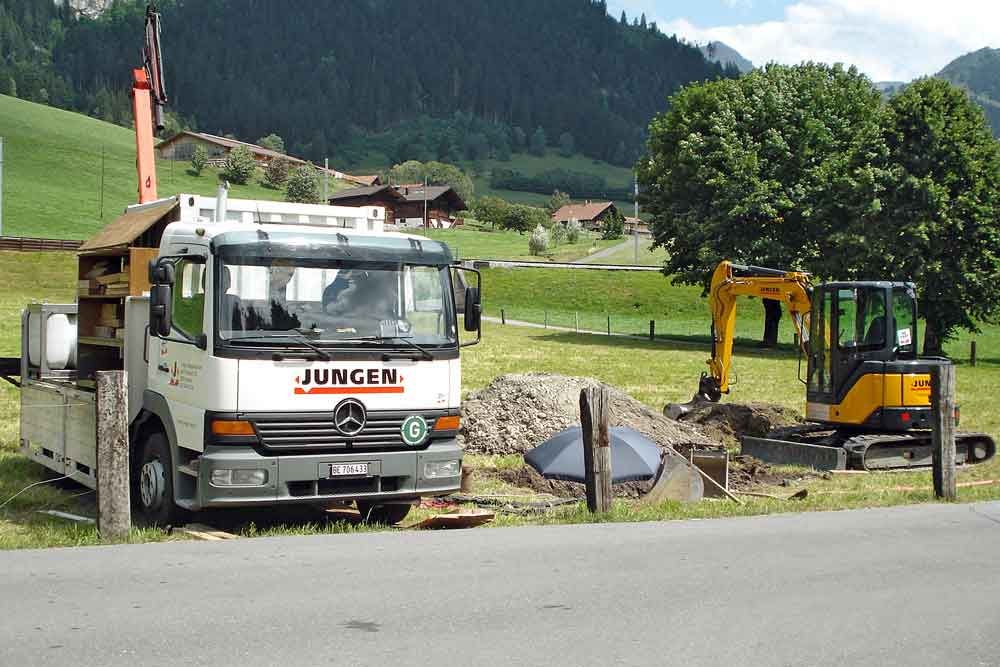

1  Der Bagger hebt Zielgrube aus, die Bohrung beginnt in der Garage hinter den Bäumen.

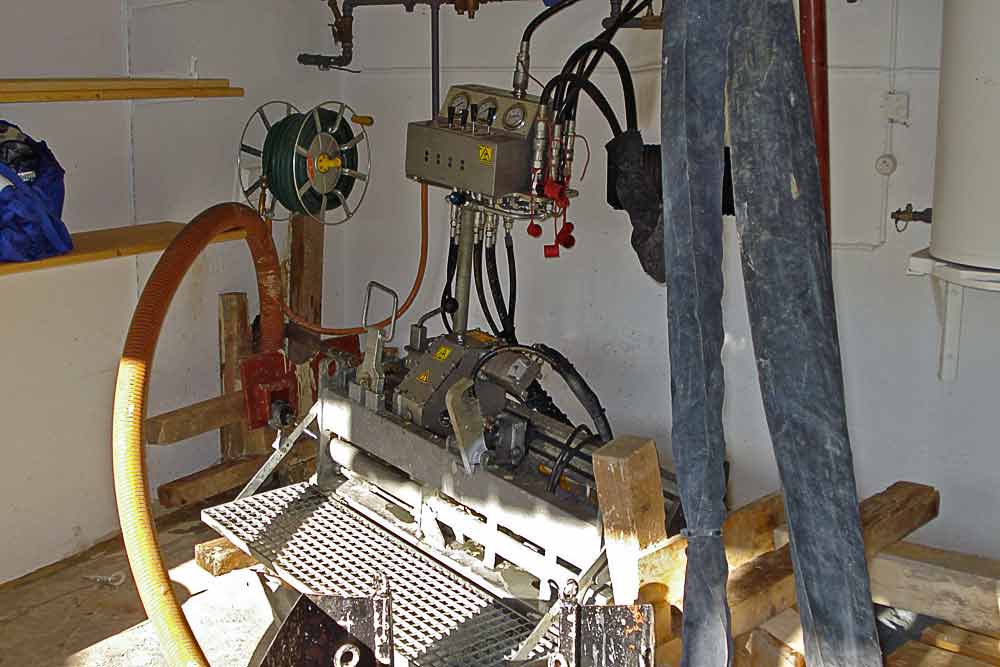

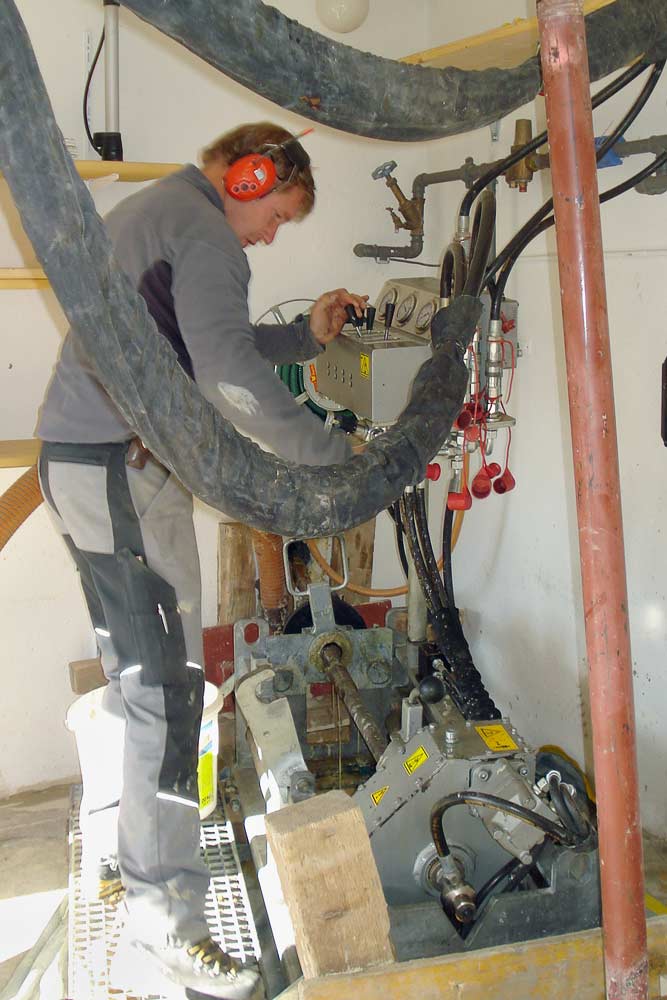

2  Kompakt-Bohrgerät wird in der Garage fixiert.

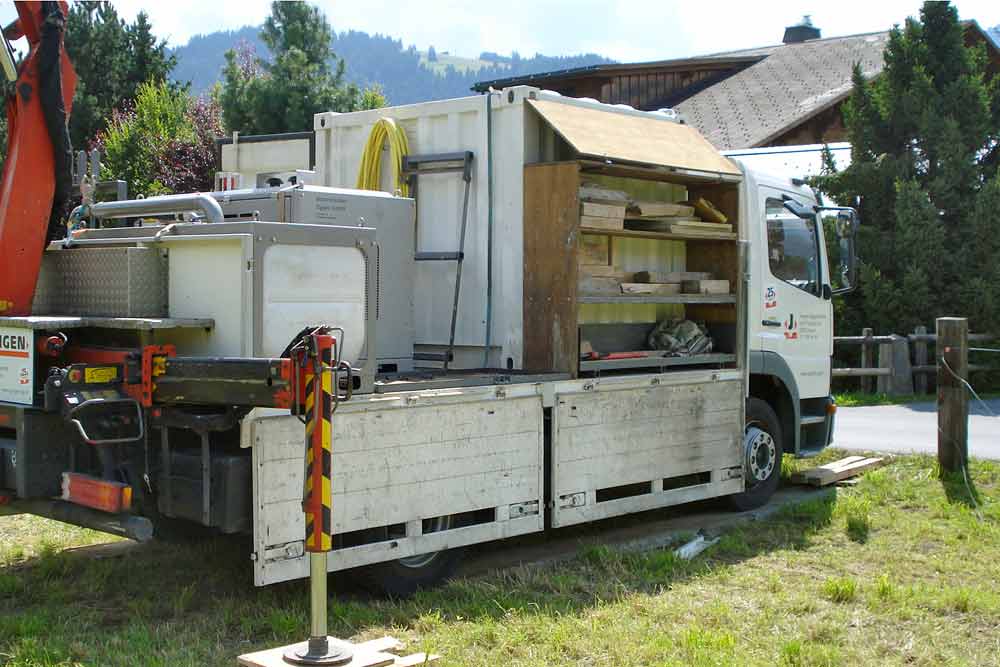

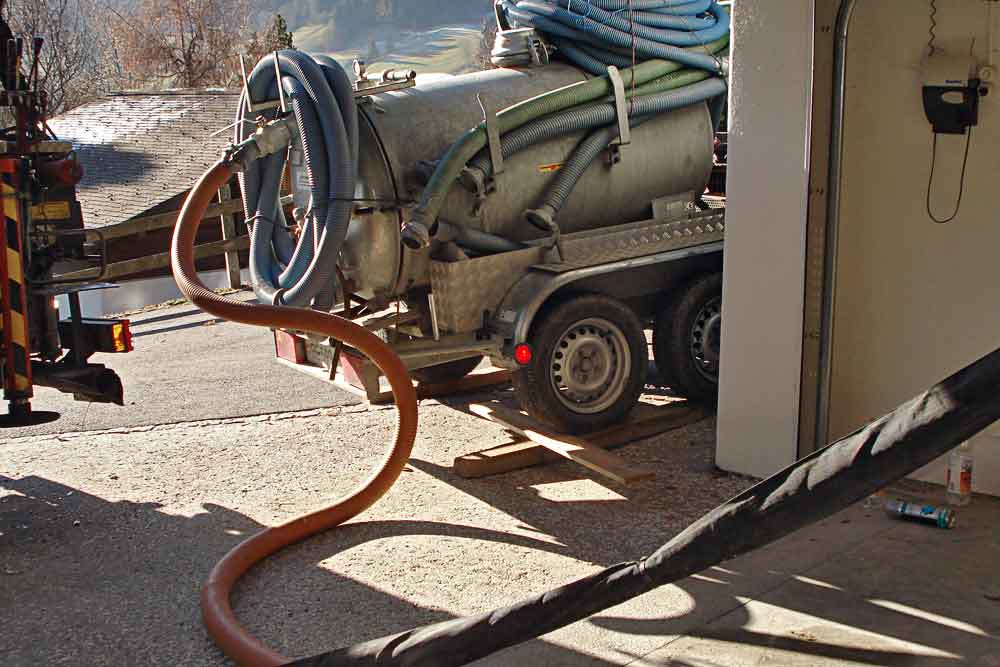

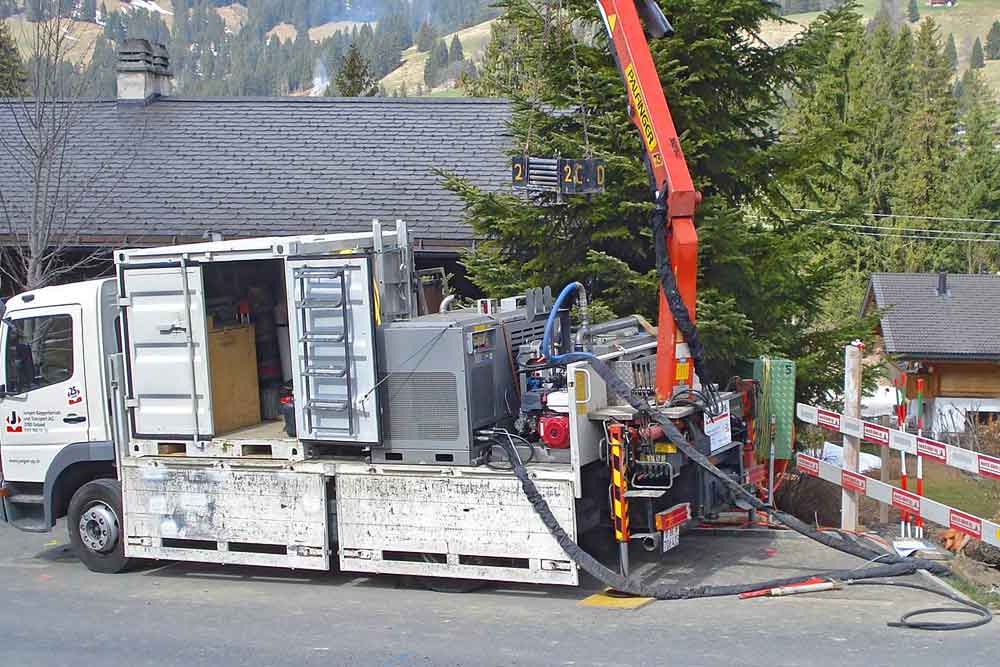

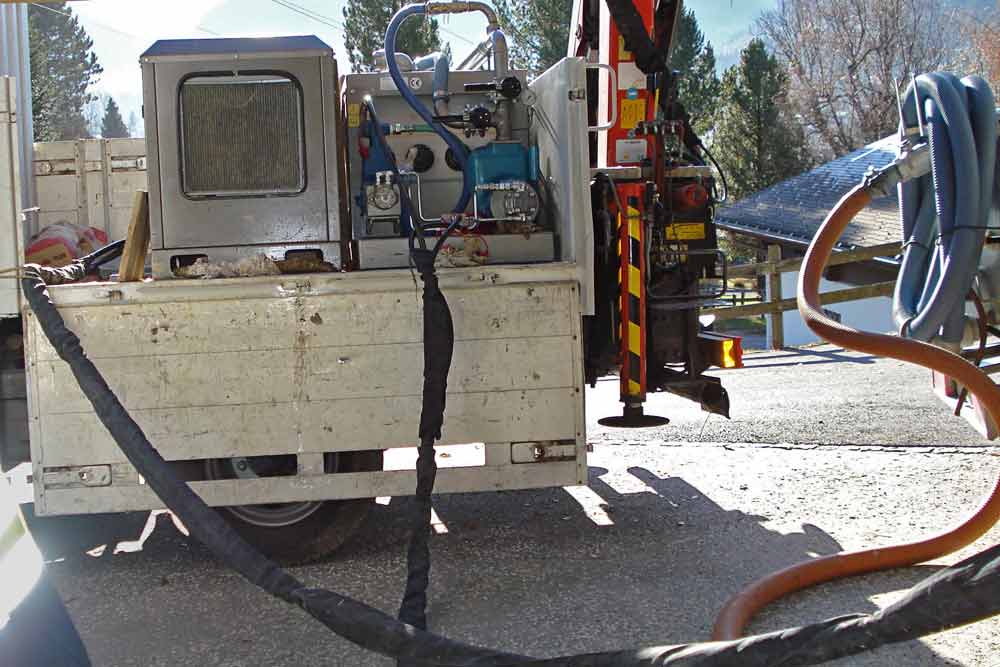

3  Bentonitanlage und Powerpaket stehen draussen auf dem LKW.
4  Kompakt-Bohrgerät bohrt aus der Garage (oder Keller) heraus.
5  Bentonit muss fortwährend aus der Garage abgesaugt werden.
6  Mit gesteuerter Bohrtechnik wurde das Ziel perfekt getroffen.

Flussunterquerung

Für die neue Trinkwasser-Versorgungsleitung von Feutersoey war die Querung eines Flusses (Saane) und einer steilen Böschung nötig. Die gesteuerte Horizontalbohrung mit dem Bohrgerät JT2020 machte den grabenlosen Einzug des 51 m langen Gerofitrohrs DN 180 möglich.

1  Flussquerung in Feutersoey für Trinkwasser-Hauptleitung.

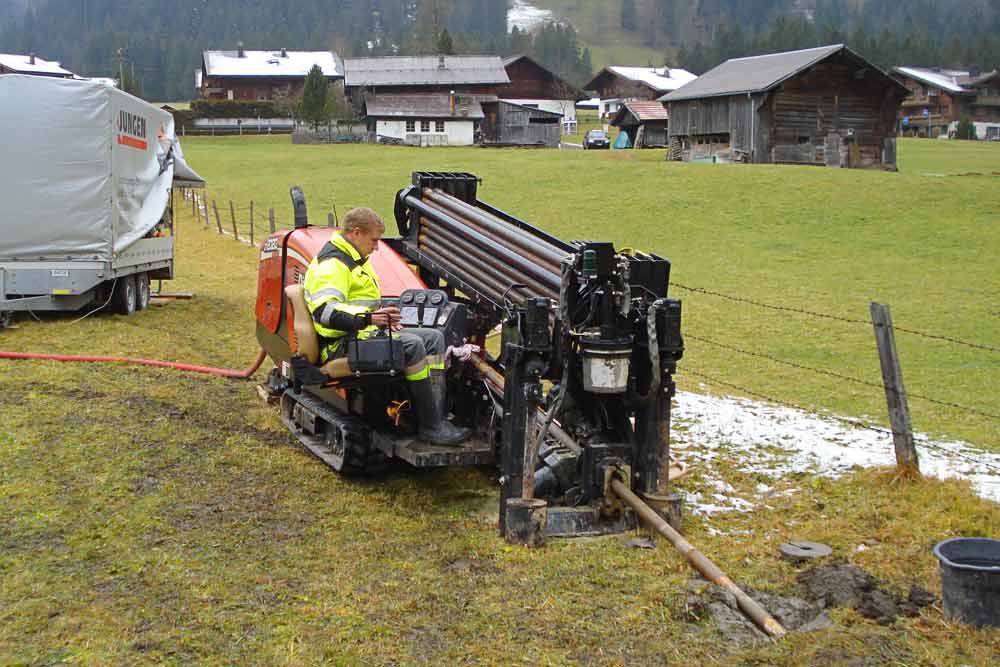

2  Bohrgerät positioniert sich 10 m vor der Startgrube.

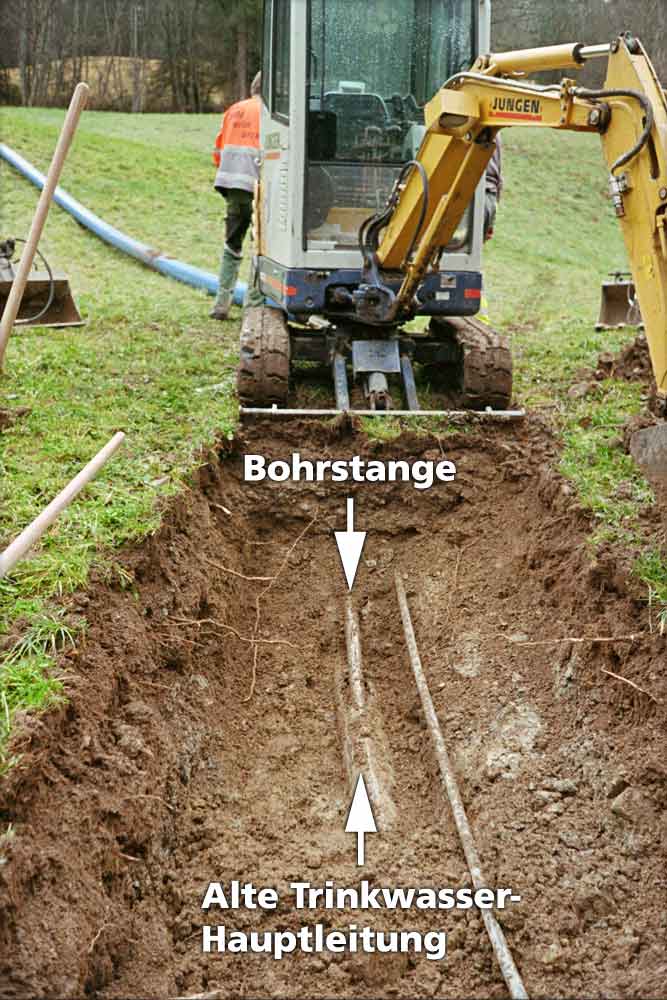

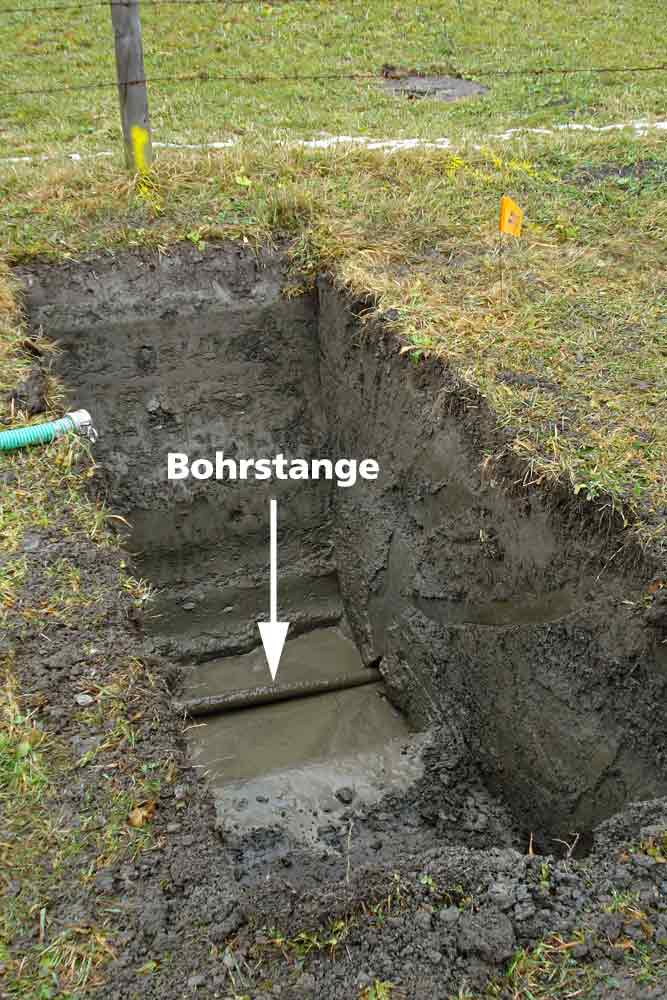

3  Startgrube wurde durchbohrt.

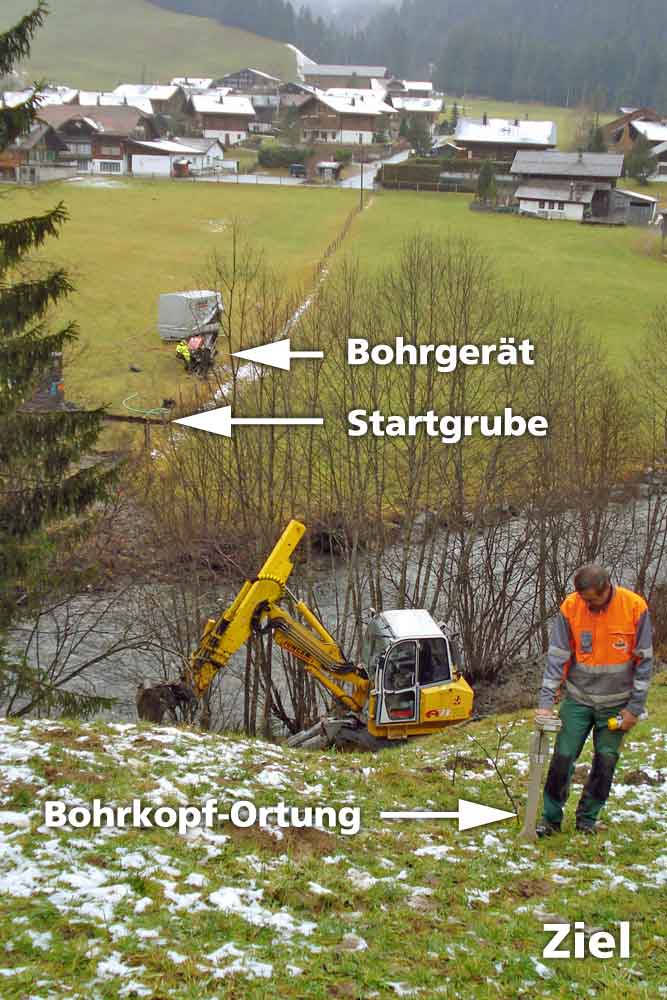

4  Ständige Ortung der Lage des Bohrkopfs.

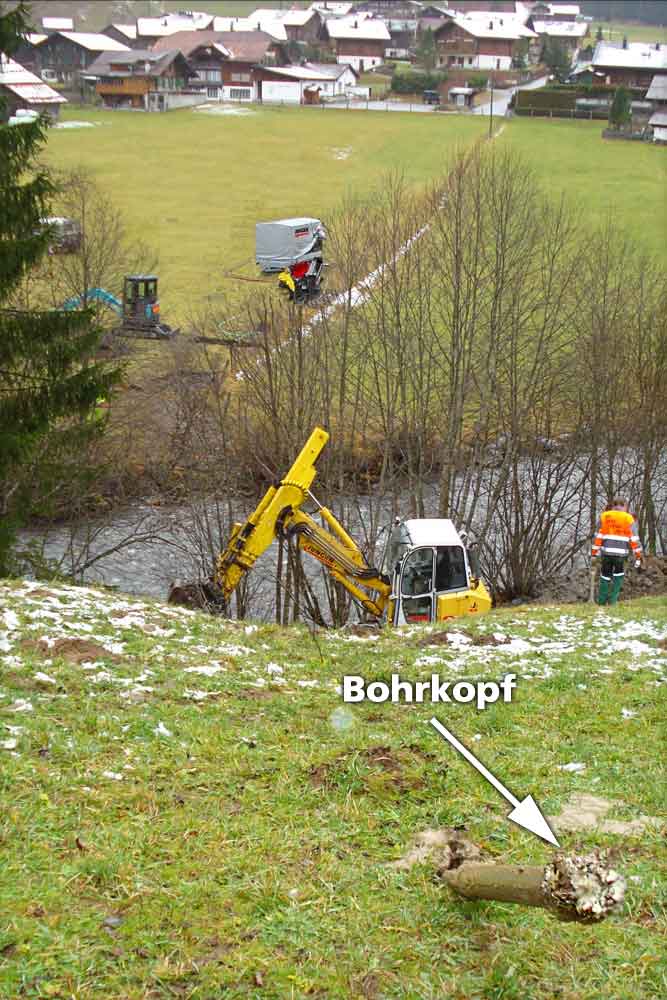

5  Die Pilotbohrung ist geglückt.
6  Das Ziel perfekt getroffen.
7  Das Rohr wurde oberhalb des Bohrziels ausgelegt.

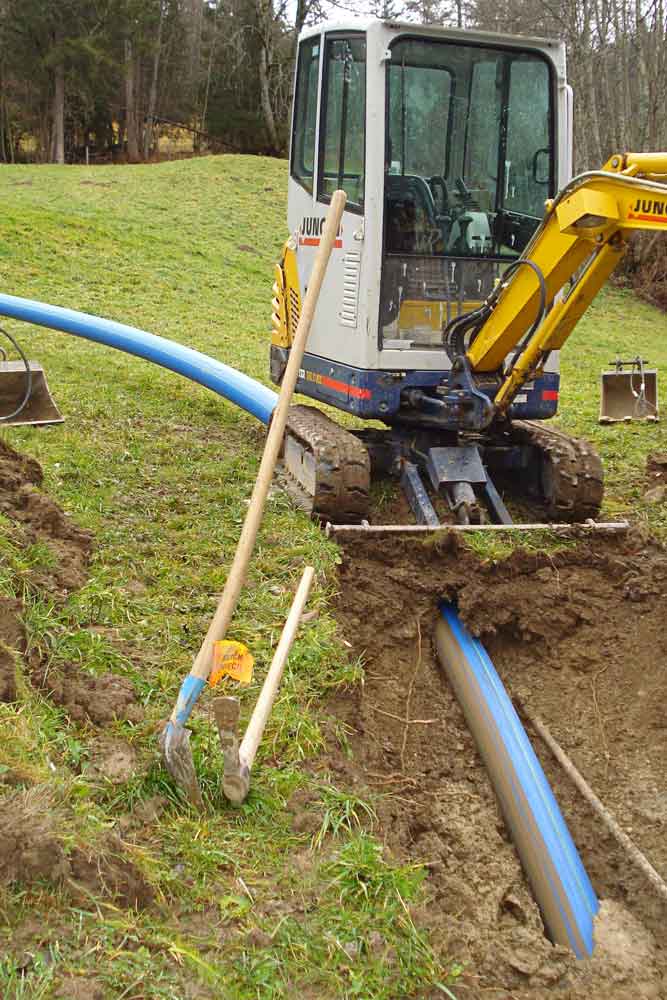

8  Rohreinzug

Gesteuerte Horizontalbohrung
Wasserableitung: Eine Bohrung statt jahrelang pumpen

Wenn der Höhenunterschied zwischen Baugrube und Abwasserschacht das Abfliessen des Schmutzwassers zwar ermöglicht, jedoch die Leitung wegen der Tiefe und der längeren Sperrung einer wichtigen Quartierstrasse nicht konventionell erstellt werden kann, ist die gesteuerte Horizontalbohrung die beste Methode, um das Problem zu lösen.

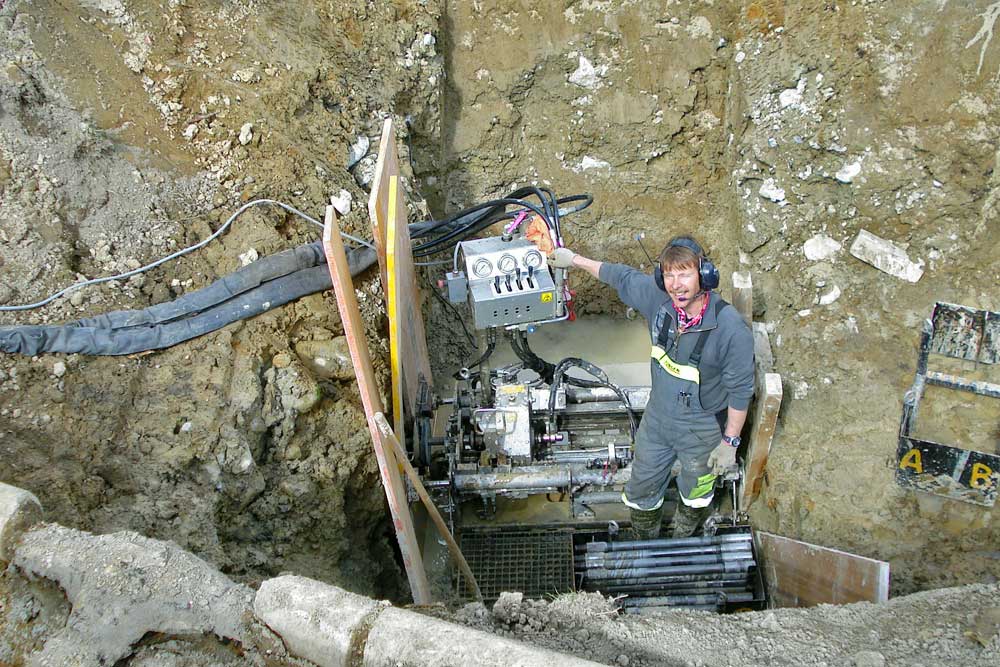

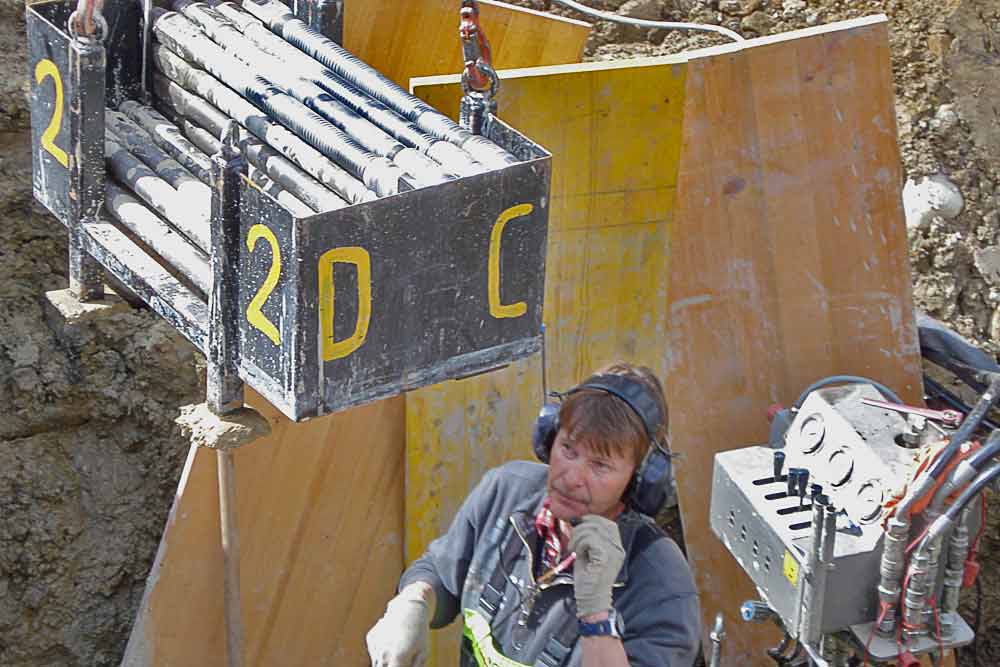

1, 2  Installation des Grubenbohrgerätes in der Baugrube.
3  Externe Hydraulikstation. Das ganze Bohrequipment hat auf engstem Raum Platz.
4, 5  Gebohrt wird von der 4 m tiefen Baugrube zum 34 m weit entfernten Abwasserschacht auf der andern Seite der Strasse.

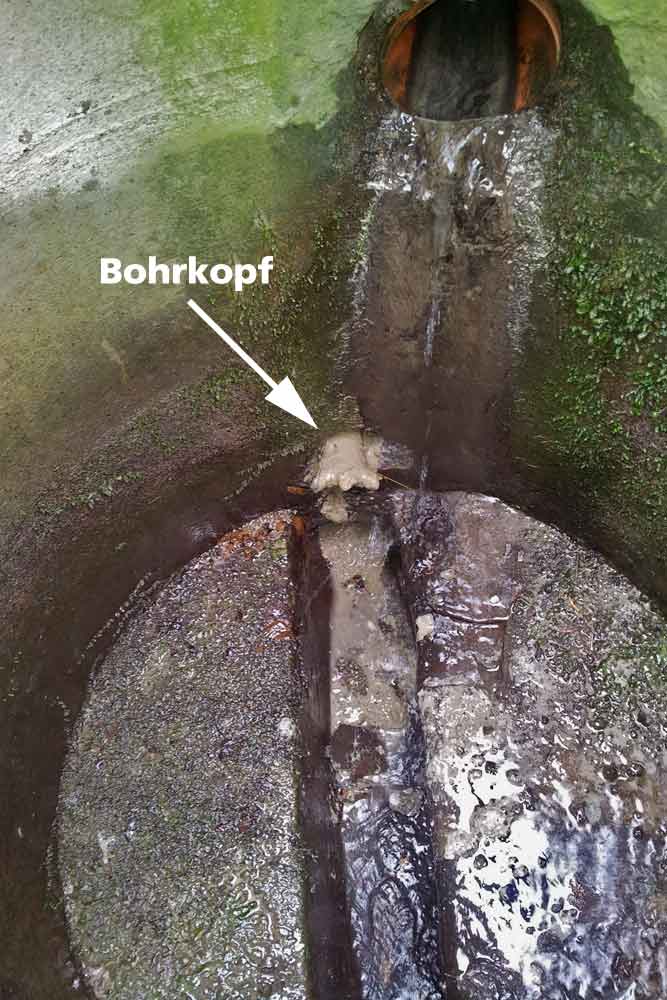

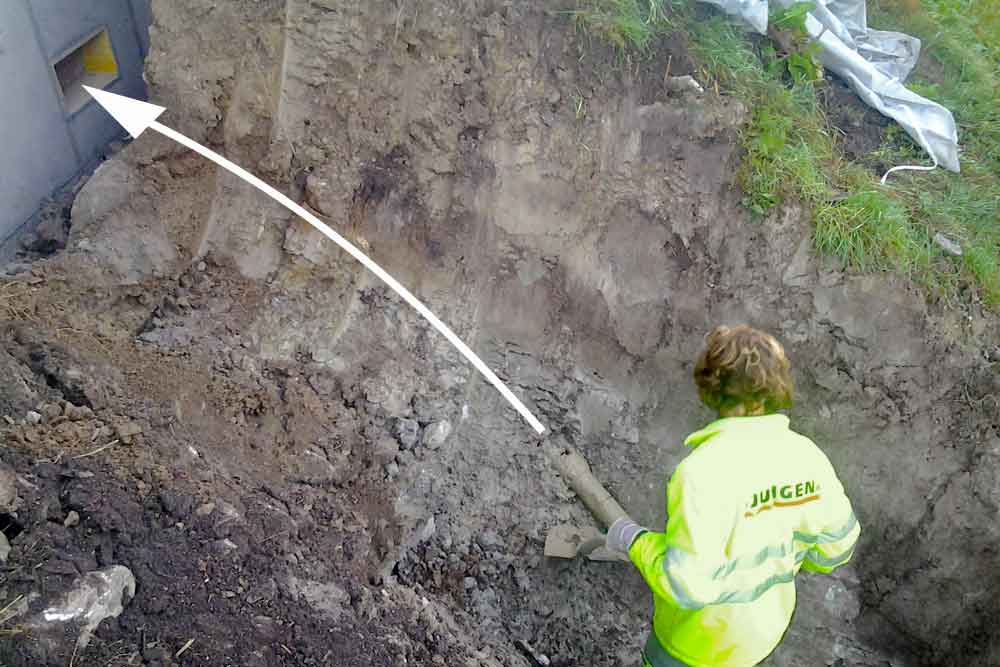

6  Mit der Pilotbohrung wurde der Abwasserschacht perfekt getroffen.
7  Der Bagger fixiert das Rohr beim Einziehen.

Engste Platzverhältnisse

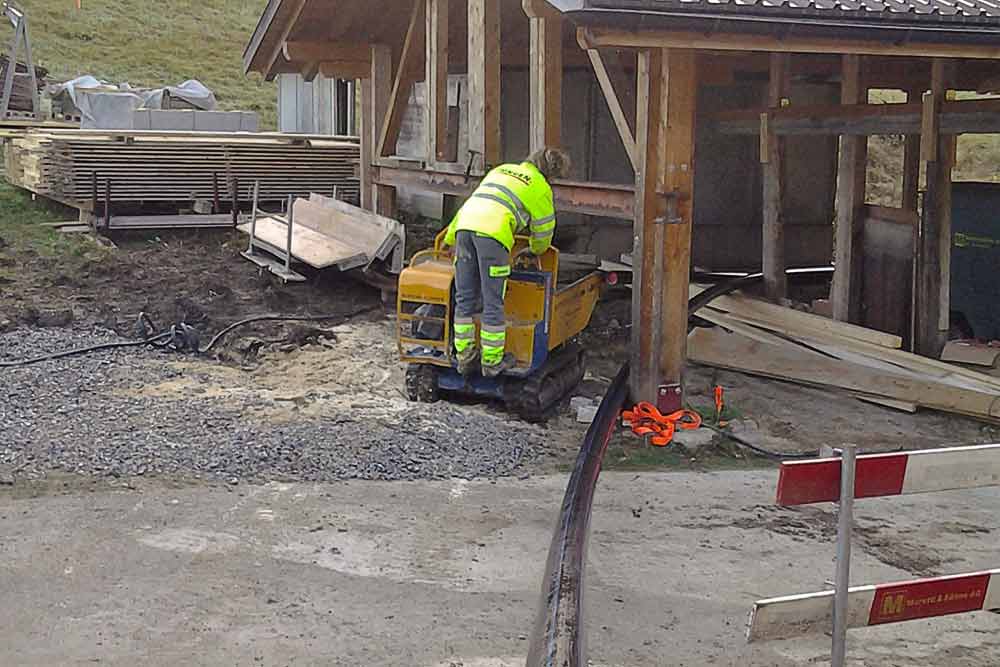

Kantonsstrassen-Querung: Einzug des Schutzrohres für Wasserzuleitung eines Hotels in Schönried. Bei Start und Ziel herrschten engste Platzverhältnisse, sodass die Bohrung nur mit einem Kompakt-Bohrgerät ausgeführt werden konnte.

Wasserleitungserneuerung

Die Unterquerung der stark befahrenen Quartierstrasse, der Garage, Natursteinpflästserung, Treppe und aufwändigen Gartengestaltung waren nötig um mit der neuen Wasserleitung zum Haus zu gelangen.

1  Installationsplatz mit Startgrube neben der Gemeindewasserleitung.

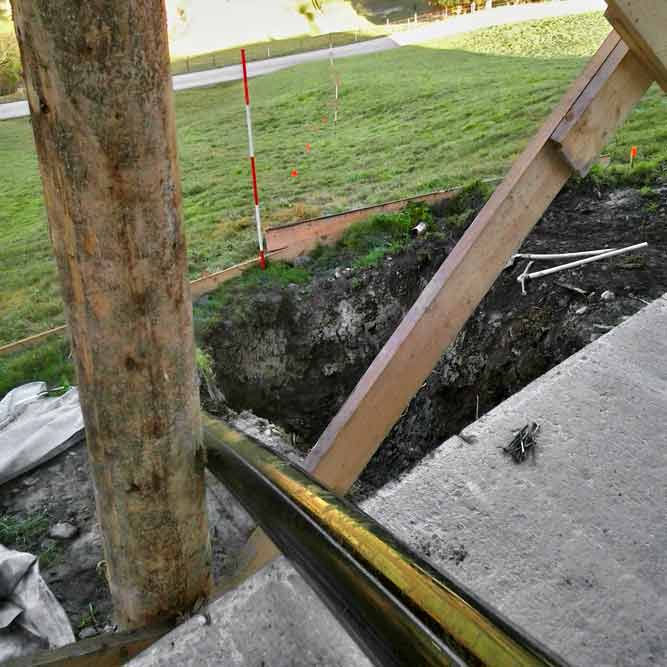

2  Das Bohrziel befindet sich beim Wohnhaus (rechts im Bild) in der Nähe des Technikraumes.

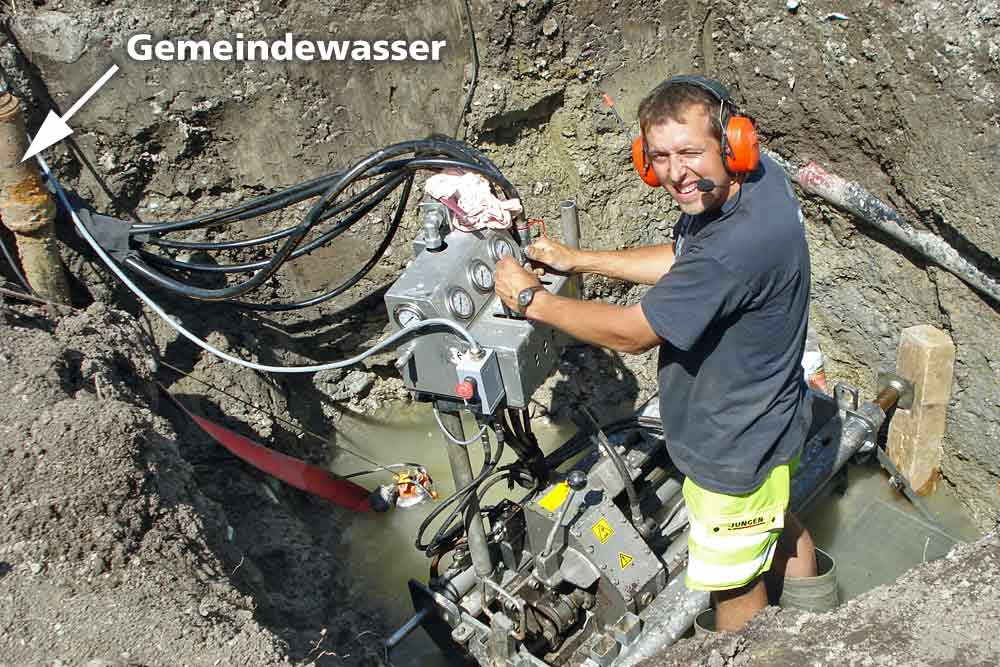

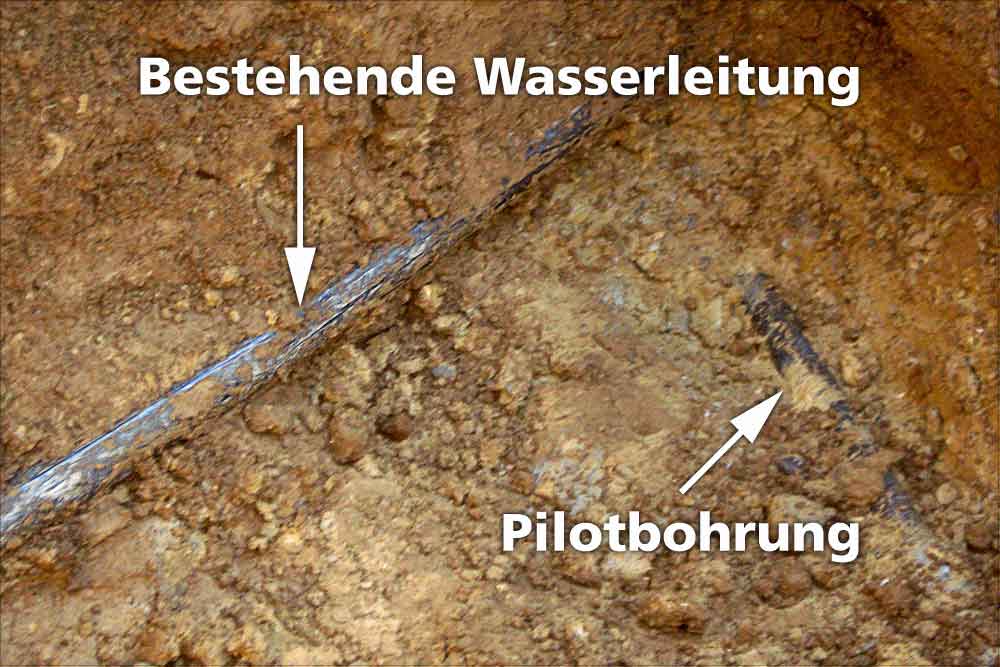

3  Das Grubenbohrgerät beginnt die Bohrung bei der Gemeindewasserleitung, wo die neue Leitung angeschlossen werden soll. Von Zeit zu Zeit muss das Grundwasser abgepumpt werden.
