Projets de forages de rinçage horizontaux dirigés
References
Traversée d’un ruisseau pour le chauffage urbain
Pour l’extension du chauffage urbain de Schönried de la société EBL (Elektra Baselland), il a fallu traverser un ruisseau et ses pentes abruptes. Nous avons tiré le tuyau Gerofit DN 280 de 100 m de long avec une technologie de forage horizontal contrôlé sans creuser sans perturber le cours d’eau et les propriétés. Ce forage a été réalisé avec une machine de 15 tonnes «Ditch Witch All Terrain».
Forage 320 mètres
Création sans tranchée et en un seul forage d’une ligne électrique conduisant à une habitation à plus de 300 mètres, effectué avec un appareil JT 3020 tout-terrain (par-dessous la rivière du Chalberhöni et trois routes).

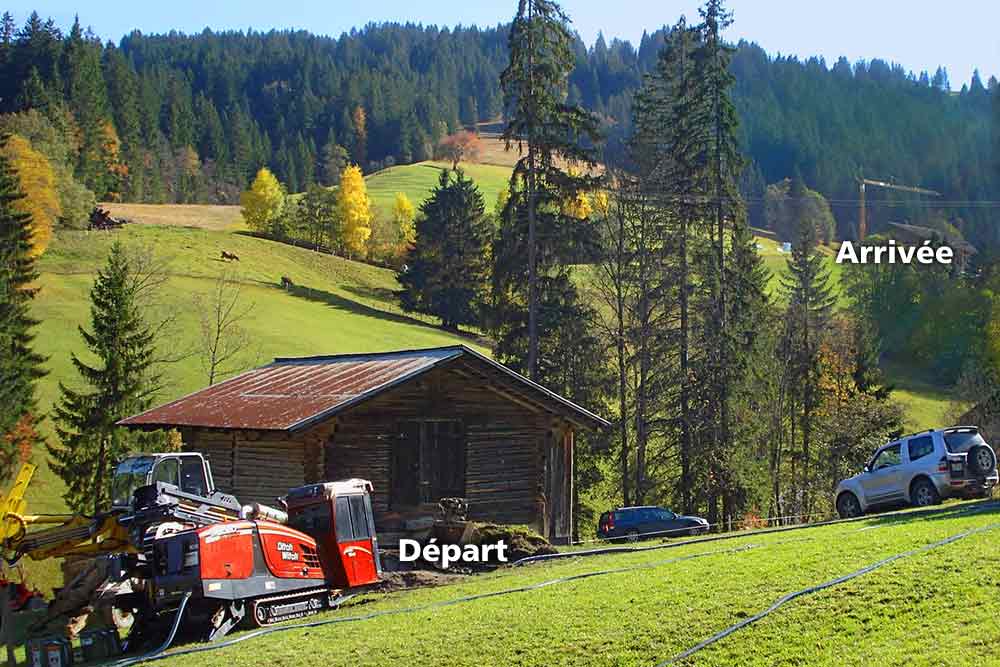

1 Départ et arrivée

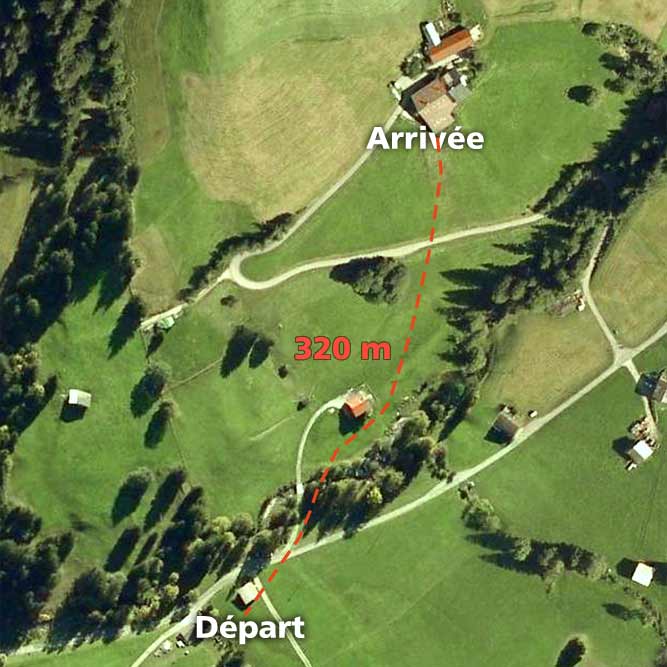

2 Vue d’oiseau du trajet de forage.
3 Emplacement de la tête de forage.
4 Les changements de direction souhaités sont transmis par radio.
5 La précision du forage est aussi possible après plus de 300 m.
6 Préparation des longs tuyaux.
7, 8, 9 D’une manière ou d’une autre, les conduites doivent arriver au bon endroit.
10 Le tuyau est joint et on peut commencer de le tirer.
11 D’autres conduites doivent être soudées sur place pour atteindre la longueur de 320 m, car on ne peut pas préparer toute la longueur d’une seule fois.
1
2
3
4
5
6
7
8
9
10
11
Place du village, passage sous une rivière et sous d’autres canalisations; sept conduites simultanément
A Neirivue, les conduites électriques et téléphoniques doivent être renouvelées. Il s’agit de passer, entre autre, sous la place du village et sous la rivière. Les conduites existantes situées sous la rivière représentent une difficulté supplémentaire. L’appareil de forage JT 3020 tout terrain effectue un travail minutieux.

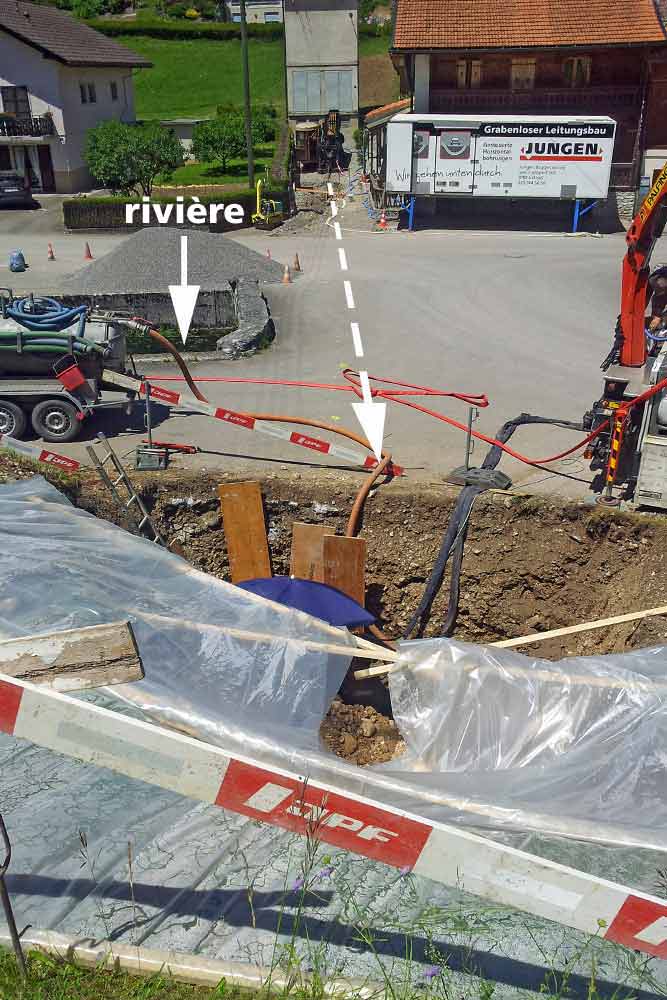

1 Passage sous la place du village, la rivière et les canalisations existantes.
2 Montage de la fraise 450 mm, après le forage pilote et un premier agrandissement. Les sept tuyaux y seront fixés.
3, 4 Sept tuyaux sont tirés en même temps.
1
2
3
4
Rénovation de l’approvisionnement en eau
Remplacement d’une conduite d’eau : A cause de la géologie difficile, il s’agit de forer depuis l’intérieur du bâtiment vers l’extérieur. Cela est possible grâce à notre appareil de forage compact et performant.
1 La pelleteuse creuse le trou d’arrivée; le forage commence dans le garage, derrière les arbres.
2 L’appareil de forage compact est fixé dans le garage.
3 L’installation de bentonite est placée à l’extérieur, sur le camion.
4 L’appareil de forage compact fore depuis le garage (ou la cave) vers l’extérieur.
5 La bentonite doit constamment être aspirée hors du garage.
6 Grâce à la technique de forage dirigé, le but est parfaitement atteint.
1
2
3
4
5
6
Passage sous la rivière
Pour la nouvelle conduite d’approvisionnement en eau potable de Feutersoey, il s’agissait de traverser la rivière (la Sarine) ainsi qu’un remblai escarpé. Le forage horizontal dirigé avec l’appareil JT 2020 a rendu possible sans tranchée la pose du tuyau Gerofit DH 180 de 51 mètres de long.
1 Traversée de la rivière à Feutersoey pour la pose de la conduite principale.
2 L’appareil de forage est placé 10 mètres avant le trou de départ.
3 Forage de la fosse de départ.

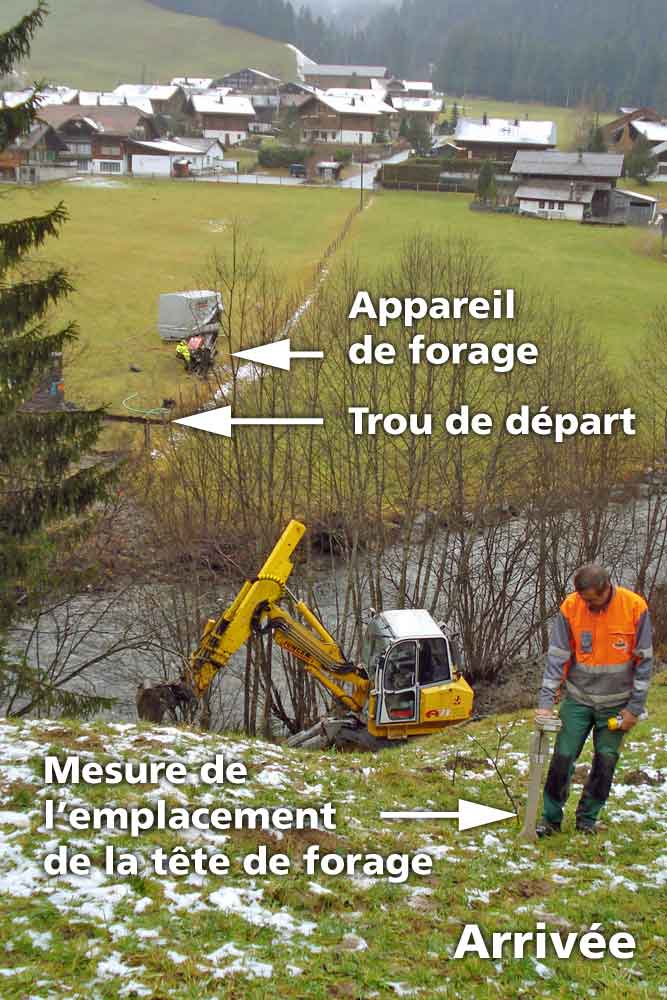

4 Mesure permanente de l’emplacement de la tête de forage.

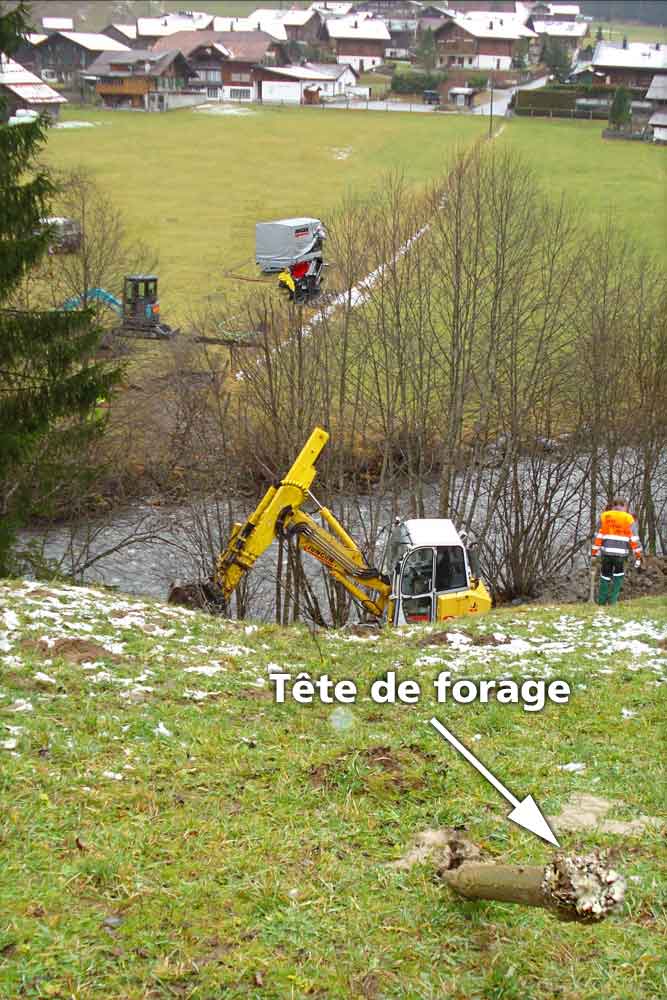

5 Le forage pilote est réussi.
6 But parfaitement atteint.
7 Le tuyau est placé au-dessus de l’arrivée du foraget.
8 Installation de la conduite
1
2
3
4
5
6
7
8
Forage horizontal dirigé pour une canalisation d’eaux usées: un forage unique au lieu de pomper pendant des années
Lorsque la différence d’altitude entre l’excavation et la fosse permet l’écoulement des eaux usées, mais que la conduite ne peut pas être installée de manière conventionnelle à cause de la profondeur et de la fermeture d’une route de quartier importante, le forage horizontal dirigé est la meilleure méthode pour résoudre ce problème.
1, 2 Installation de l’appareil de forage dans la fosse.
3 Station hydraulique externe; tout l’équipement de forage ne prend que peu de place.
4, 5 On fore depuis le trou de 4 mètres jusqu’à la fosse creusée à une distance de 34 mètres, de l’autre côté de la route.

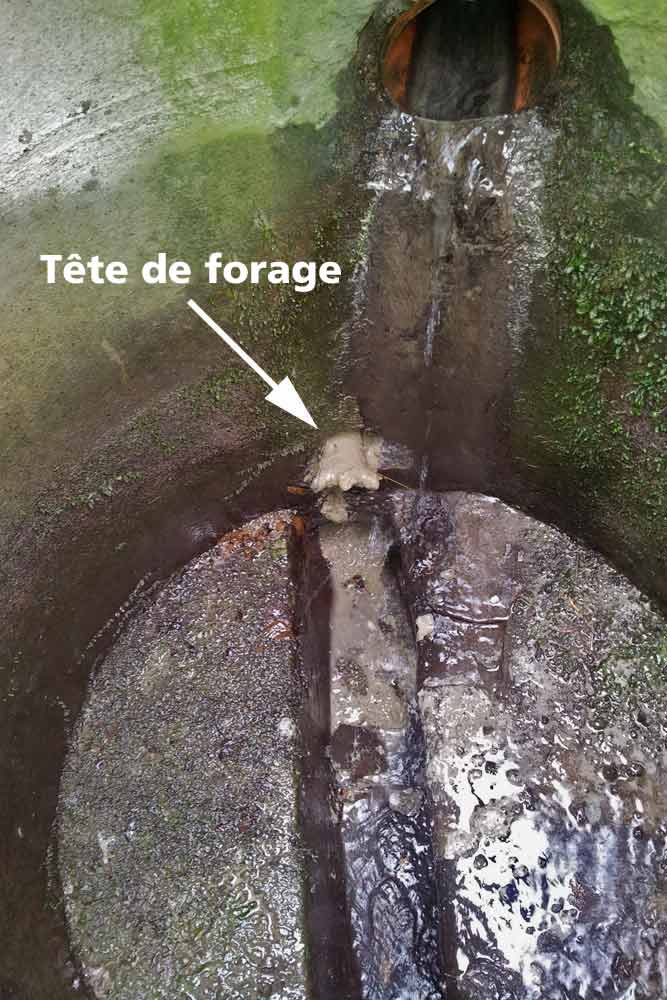

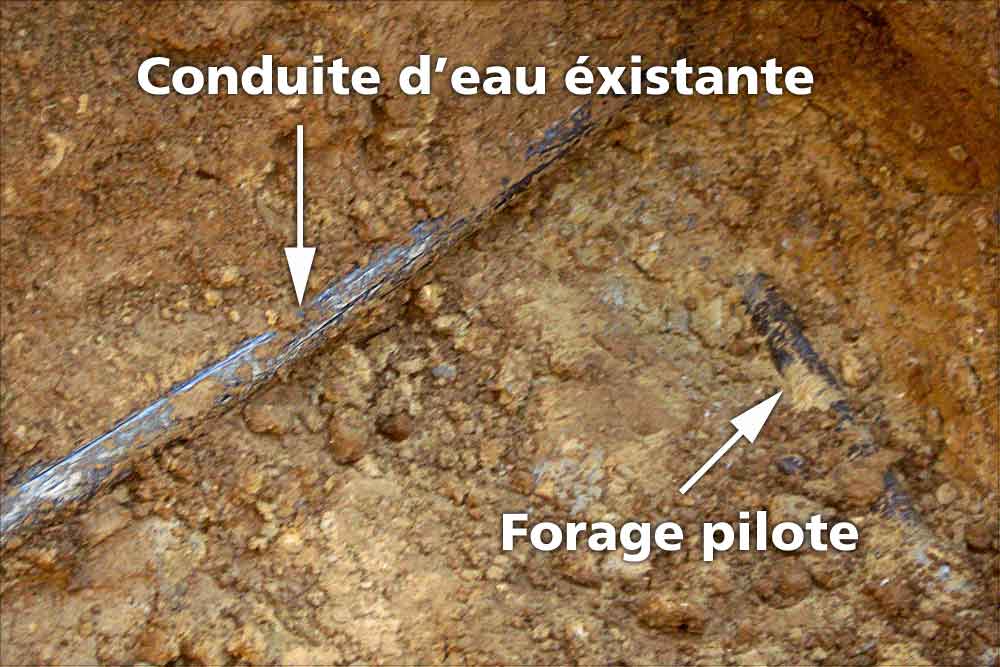

6 Le forage pilote a exactement atteint sa cible.
7 La pelleteuse fixe le tuyau à sa place.
1
2
3
4
5
6
7
Des espaces très étroits
Traversée d’une route cantonale: canalisation de protection pour l’alimentation en eau d’un hôtel à Schönried. Vu le peu d’espace au départ comme à l’arrivée, le forage n’a pu être effectué qu’avec une machine de forage compacte.
Réfection de l’alimentation en eau
La traversée souterraine d’une route de quartier bien fréquentée, du garage, un pavage naturel, un escalier et un remodelage compliqué du terrain furent nécessaire pour atteindre la maison avec la nouvelle canalisation.
1 Installation de l’endroit de départ à côté de la canalisation communale.
2 Le but à atteindre se trouve à côté de la maison (à droite), près du local technique.

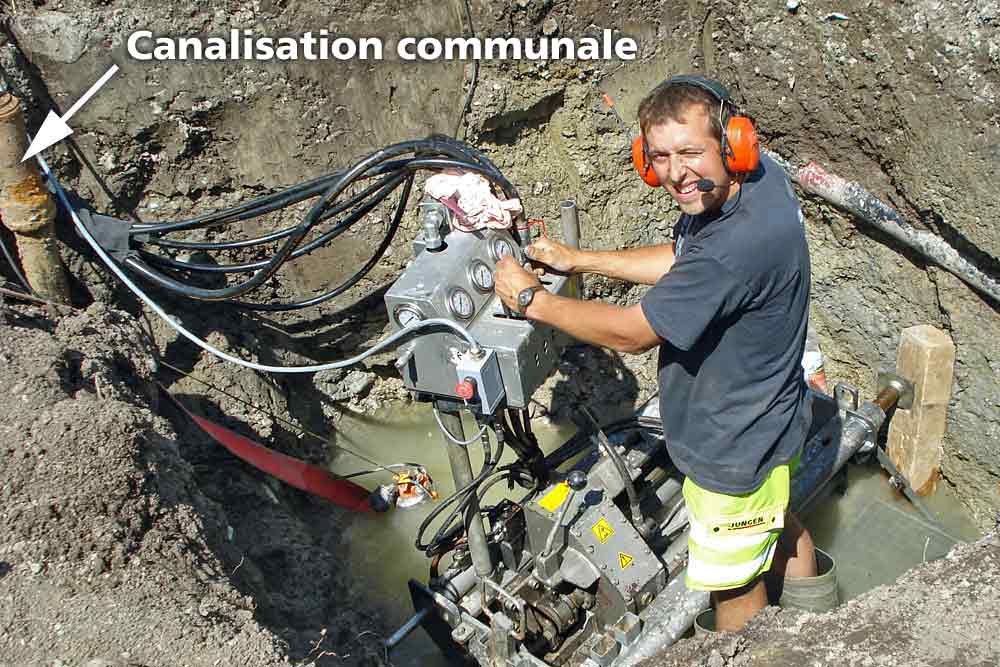

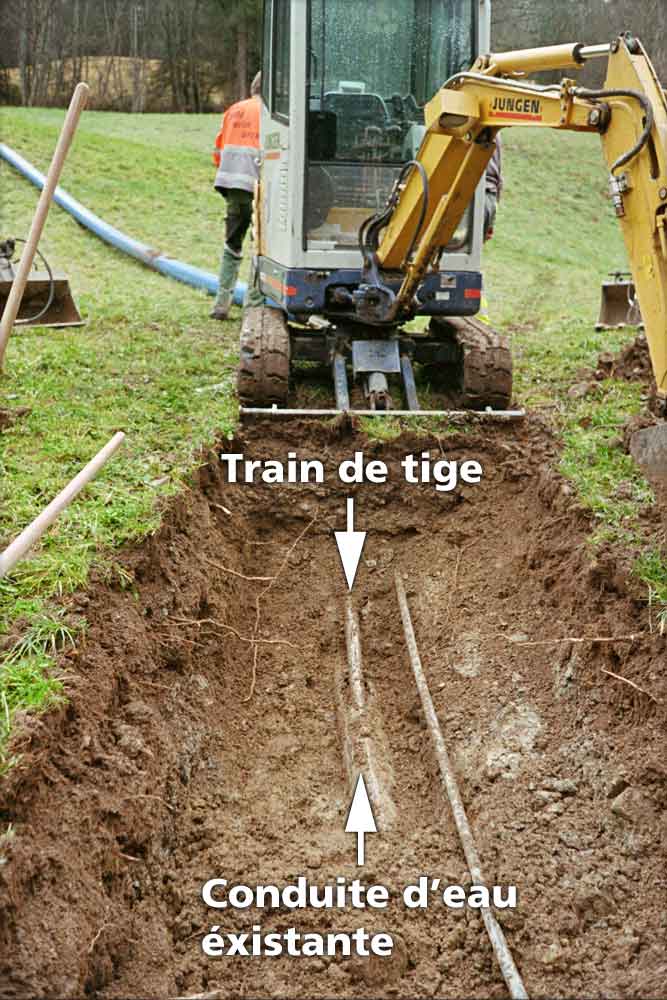

3 L’appareil de forage commence le forage près de la canalisation existante, là où la nouvelle tuyauterie devra être rattachée. De temps en temps, il faut aussi pomper l’eau souterraine.
1
2
3
